Удаление отвержденного герметика: эффективность средств и влияние на основания

Цель и суть эксперимента

Не так давно к нам поступил практический вопрос: можно ли удалить подтеки и загрязнения отверждённого герметика без повреждения профиля и стекла, и какие средства подойдут для этого.

На первый взгляд задача выглядит обыденной. Однако в реальных условиях удаление герметика с различных поверхностей – это не только вопрос удобства, но и вопрос сохранности поверхности профиля, особенно если речь идёт о цветных или ламинированных ПВХ-профилях.

Мы поставили перед собой задачу сравнить эффективность нескольких специализированных химических удалителей и определить их влияние не только на сам герметик, но и на основание: стекло, белый ПВХ-профиль и профиль с декоративной ламинационной плёнкой. Отдельно оценивалась роль воды как наименее агрессивного способа предварительного размягчения.

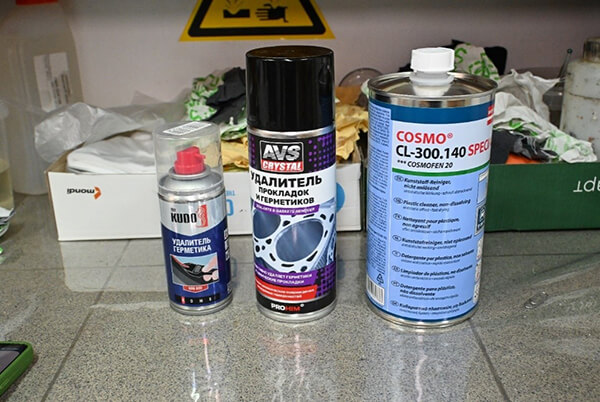

Рисунок 1 – Реагенты для размягчения и удаления герметика

Для чистоты эксперимента Стиз А выдерживался в лабораторных условиях в течение шести суток. Толщина слоя составляла 0,5-1,0 мм. Время воздействия средств – 20 и 60 минут.

Теоретическая справка

Ни один химический состав не "растворяет" герметик полностью без последующего механического воздействия. Вопрос заключается в том, насколько эффективно средство снижает твёрдость и сцепление, и не приводит ли оно к повреждению самого профиля.

Особого внимания требует ламинированный ПВХ-профиль. Его лицевая поверхность представляет собой декоративную ламинационную пленку, чувствительную к воздействию растворителей и активных химических составов. Любое агрессивное средство способно повлиять не только на герметик, но и на структуру покрытия – вплоть до вздутия или разрушения декоративного слоя.

Результаты исследования

Испытания показали, что эффективность удаления существенно зависит от типа поверхности и времени воздействия.

Таблица 1 – Результаты воздействия удалителем в течение 20 мин

Таблица 2 – Результаты воздействия удалителем в течение 60 мин

Все фотоматериалы, полученные в процессе эксперимента, представлены ниже:

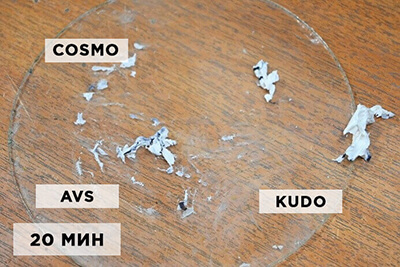

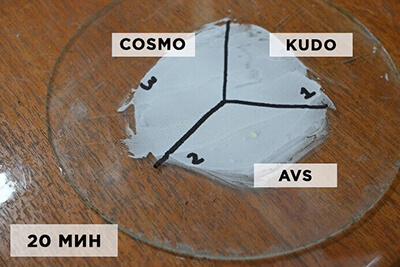

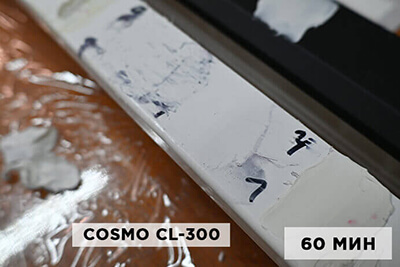

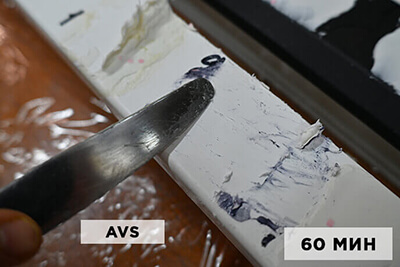

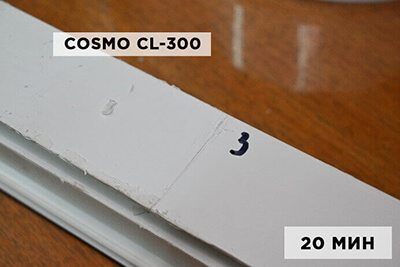

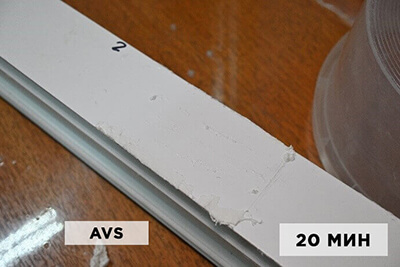

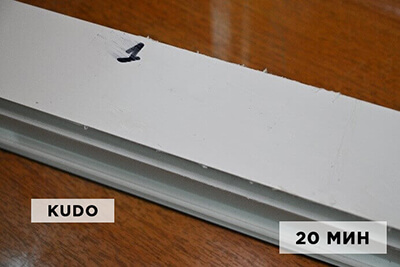

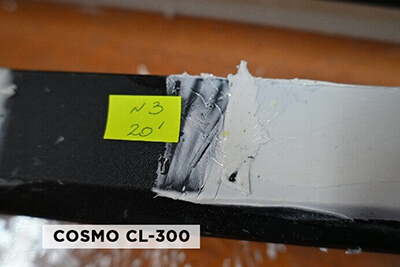

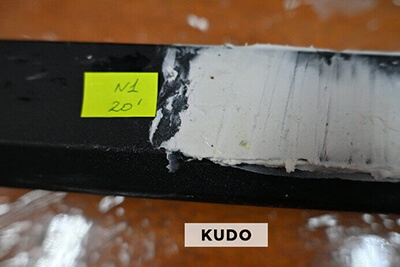

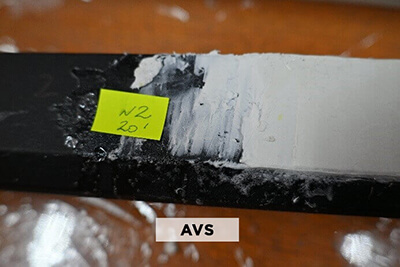

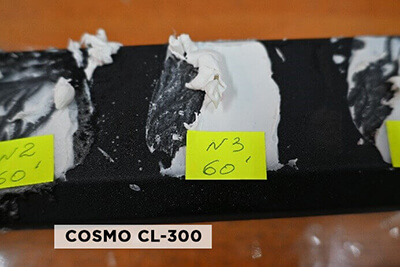

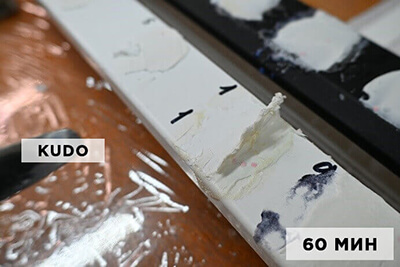

Рисунок 2 – Фотографии, полученные в ходе изучения влияния химических удалителей на герметик

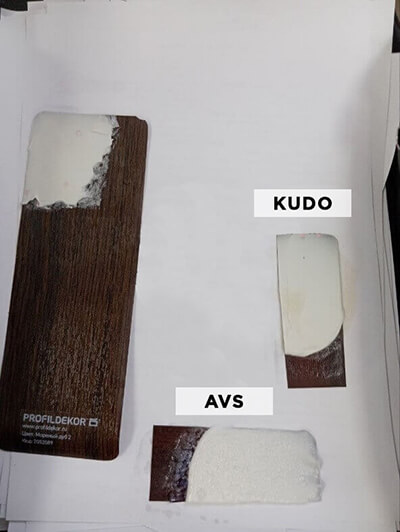

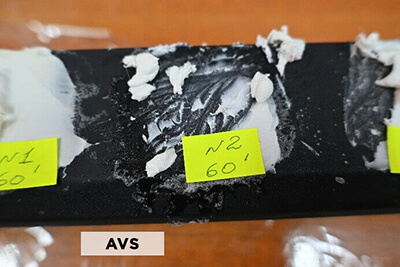

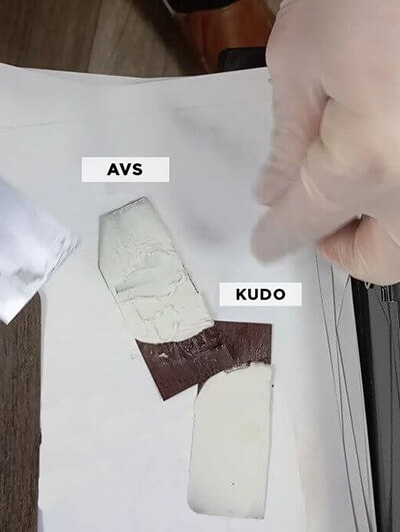

Рисунок 3 – Фотографии использования удалителей на ламинации через 60 минут

На стекле большинство протестированных средств демонстрировали высокую эффективность уже через 20 минут. Увеличение времени до 60 минут дополнительно снижало адгезию, и герметик удалялся легче. Изопропиловый спирт показал высокую результативность только на стеклянной поверхности.

На белом ПВХ-профиле специализированные удалители обеспечивали заметное размягчение слоя, особенно при выдержке 60 минут. При этом даже в наиболее благоприятных условиях окончательное снятие происходило исключительно механическим способом.

Иная картина наблюдалась на цветном и кашированном профиле. Стойкость к очистке оказалась значительно выше. Удалитель KUDO в условиях эксперимента не продемонстрировал выраженной эффективности на ламинированной поверхности. Удалитель AVS CRYSTAL обеспечивал более заметное размягчение герметика, однако параллельно фиксировались признаки негативного воздействия на декоративную ламинационную плёнку. Это принципиально важный момент: повышение эффективности по герметику сопровождалось риском повреждения лицевого слоя профиля.

Вода как способ предварительного размягчения показала наименьшую агрессивность по отношению к поверхности. Она эффективно помогала при удалении небольших подтёков и тонких участков. Однако при большей толщине слоя её воздействие было ограниченным, и механическая очистка требовала значительных усилий.

Таким образом, химические удалители действительно могут облегчить работу при более толстом слое герметика, но их применение на ламинированных профилях должно рассматриваться как потенциально рискованное.

Общие выводы и рекомендации

Эксперимент подтвердил, что удаление отверждённого Стиз А – это прежде всего механический процесс. Любые жидкости, включая специализированные удалители, выполняют вспомогательную функцию – снижают адгезию и твёрдость материала перед механическим снятием.

На стекле и белом ПВХ применение специализированных средств может быть оправдано при соблюдении времени выдержки.

При работе с кашированным (ламинированным) профилем приоритет следует отдавать наиболее безопасным способам – предварительному размягчению водой и аккуратному механическому удалению мягким инструментом. Использование химических удалителей возможно только после предварительной проверки на малозаметном участке и с пониманием риска повреждения декоративной плёнки.

Таким образом, выбор метода очистки должен учитывать не только эффективность размягчения герметика, но и химическую устойчивость самой поверхности. В противном случае попытка упростить удаление может привести к более серьёзным дефектам, чем исходные подтеки.

Вернуться в Лабораторию
